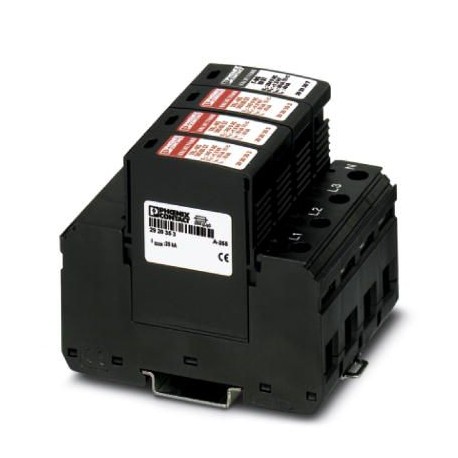

VAL-MS 385/80/3+1 2920971 PHOENIX CONTACT Type 2 surge arrester for 5-wire power supply systems (L1, L2, L3,..

Type 2 surge arrester for 5-wire power supply systems (L1, L2, L3, N, PE), with connector latching.

sản phẩm chính hãng, MỚI 100% CHƯA SỬ DỤNG
SẢN PHẨM LUÔN ĐƯỢC KIỂM TRA TRƯỚC KHI XUẤT KHO
BẢO HÀNH 12 THÁNG ĐỐI VỚI LỖI CỦA NHÀ SẢN XUẤT / HOẶC THEO CHÍNH SÁCH CỦA SẢN PHẨM DO TRƯỜNG THỊNH PHÂN PHỐI
HỖ TRỢ KỸ THUẬT 24/7
MIỄN PHÍ GIAO HÀNG ĐỐI VỚI CÁC ĐƠN HÀNG TỪ 8,000,000VNĐ

Liên hệ:

SKU: 2920971 Danh mục: Trabtech (TT) Thẻ: 2920971, PHOENIX_CONTACT, VAL-MS 385/80/3+1

Mô tả

Ambient conditions

Degree of protection	IP20 (only when all terminal points are used)
Ambient temperature (operation)	-40 °C … 80 °C
Ambient temperature (storage/transport)	-40 °C … 80 °C
Altitude	≤ 2000 m (amsl (above mean sea level))
Permissible humidity (operation)	5 % … 95 %
Shock (operation)	30g (Half-sine / 11 ms / 3x ±X, ±Y, ±Z)
Vibration (operation)	7.5g (10 … 500 Hz / 2.5 h / X, Y, Z)

General

IEC test classification	II
	T2
EN type	T2
IEC power supply system	TT
	TN-C
	TN-S
Mode of protection	L-N
	L-PE
	N-PE
Mounting type	DIN rail: 35 mm
Color	jet black RAL 9005
Housing material	PA 6.6
	PBT
Degree of pollution	2
Flammability rating according to UL 94	V-0
Type	DIN rail module, two-section, divisible
Surge protection fault message	optical

Protective circuit

Nominal voltage U_N	240/415 V AC (TN-S)
	240/415 V AC (TT)
Nominal frequency f_N	50 Hz (60 Hz)
Maximum continuous operating voltage U_C(L-N)	385 V AC
Maximum continuous operating voltage U_C (L-PE)	358 V AC
Maximum continuous voltage U_C (N-PE)	264 V AC
Rated load current I_L	80 A
Residual current I_PE	≤ 5 µA
Standby power consumption P_C	≤ 690 mVA
Nominal discharge current I_n (8/20) µs	40 kA
Maximum discharge current I_max (8/20) µs	80 kA
Impulse discharge current (10/350) µs (L-N), charge	1.25 As
Impulse discharge current (10/350) µs (L-N), specific energy	1.56 kJ/Ω
Impulse discharge current (10/350) µs (L-N), peak current value I_imp	2.5 kA
Impulse discharge current (10/350) µs (L-PE), charge	1.25 As
Impulse discharge current (10/350) µs (L-PE), specific energy	1.56 kJ/Ω
Impulse discharge current (10/350) µs (L-PE), peak current value I_imp	2.5 kA
Impulse discharge current (10/350) µs (N-PE), charge	5 As
Impulse discharge current (10/350) µs (N-PE), specific energy	25 kJ/Ω
Impulse discharge current (10/350) µs (N-PE), peak current value I_imp	10 kA
Total discharge current I_total(8/20) µs	80 kA
Total discharge current I_total (10/350) µs	10 kA
Follow current interrupt rating I_fi (N-PE)	100 A
Short-circuit current rating I_SCCR	25 kA
Voltage protection level U_p (L-N)	≤ 2 kV
Voltage protection level U_p (L-PE)	≤ 2 kV
Voltage protection level U_p (N-PE)	≤ 1.7 kV
Residual voltage U_res (L-N)	≤ 2 kV (at I_n)
	≤ 1.4 kV (at 10 kA)
	≤ 1.25 kV (at 5 kA)
	≤ 1.2 kV (at 3 kA)
Residual voltage U_res (L-PE)	≤ 2 kV (at I_n)
	≤ 1.5 kV (at 10 kA)
	≤ 1.4 kV (at 5 kA)
	≤ 1.3 kV (at 3 kA)
Residual voltage U_res (N-PE)	≤ 0.6 kV (at I_n)
	≤ 0.5 kV (at 10 kA)
	≤ 0.5 kV (at 5 kA)
	≤ 0.4 kV (at 3 kA)
TOV behavior at U_T (L-N)	480 V AC (5 s / withstand mode)
	457 V AC (120 min / withstand mode)
TOV behavior at U_T (N-PE)	1200 V AC (200 ms / withstand mode)
Response time t_A (L-N)	≤ 25 ns
Response time t_A (L-PE)	≤ 100 ns
Response time t_A (N-PE)	≤ 100 ns
Max. backup fuse with V-type through wiring	80 A (gG – 16 mm²)
Max. backup fuse with branch wiring	250 A (gG)

Connection data

Connection method	Screw connection
Screw thread	M5
Tightening torque	3 Nm (1,5 mm² … 16 mm²)
	4.5 Nm (25 mm² … 35 mm²)
Stripping length	16 mm
Conductor cross section flexible	1.5 mm² … 25 mm²
Conductor cross section solid	1.5 mm² … 35 mm²
Conductor cross section AWG	15 … 2
Connection method	Fork-type cable lug
Conductor cross section flexible	1.5 mm² … 16 mm²
