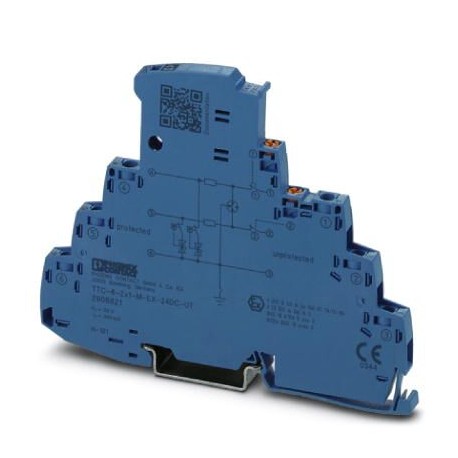

TTC-6-2X1-M-EX-24DC-UT-I 2906821 PHOENIX CONTACT Surge protection with integrated status indicator and disco..

Surge protection with integrated status indicator and disconnect knife for a 2-wire Ex i signal circuit with common reference potential.

sản phẩm chính hãng, MỚI 100% CHƯA SỬ DỤNG
SẢN PHẨM LUÔN ĐƯỢC KIỂM TRA TRƯỚC KHI XUẤT KHO
BẢO HÀNH 12 THÁNG ĐỐI VỚI LỖI CỦA NHÀ SẢN XUẤT / HOẶC THEO CHÍNH SÁCH CỦA SẢN PHẨM DO TRƯỜNG THỊNH PHÂN PHỐI
HỖ TRỢ KỸ THUẬT 24/7
MIỄN PHÍ GIAO HÀNG ĐỐI VỚI CÁC ĐƠN HÀNG TỪ 8,000,000VNĐ

Liên hệ:

SKU: 2906821 Danh mục: Trabtech (TT) Thẻ: 2906821, PHOENIX_CONTACT, TTC-6-2X1-M-EX-24DC-UT-I

Mô tả

Key Commercial Data

Orderkey	2906821
Packing unit	1 pc
Catalog page	Page 157 (C-4-2019)
GTIN	4055626135847
Weight per Piece (excluding packing)	60.000 g
Custom tariff number	85363010
Country of origin	DE (Germany)

Drawings
Ambient conditions
Protective circuit
Standards and Regulations
Conformity / approvals
Classifications

Dimensions
General
Connection data
General
Environmental Product Compliance

Drawings


Diagram		Dimensional drawing

Pictogram		Circuit diagram

Dimensions

Height	105.8 mm
Width	6.2 mm +0.1 mm
Depth	83.5 mm (incl. DIN rail 7.5 mm)

Ambient conditions

Ambient temperature (operation)	-40 °C … 85 °C
Ambient temperature (storage/transport)	-40 °C … 85 °C
Permissible humidity (operation)	5 % … 95 %
Altitude	≤ 2000 m (amsl (above mean sea level))
Degree of protection	IP20

General

Housing material	PBT
Flammability rating according to UL 94	V-0
Color	sky blue RAL 5015
Mounting type	DIN rail: TH 35 – 7.5 mm
Type	DIN rail module, one-piece
Direction of action	Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground

Protective circuit

IEC test classification	C1
	C2
	C3
	D1
Nominal voltage U_N	24 V DC
Maximum continuous voltage U_C	30 V DC
Rated current	600 mA (40 °C)
Operating effective current I_Cat U_C	≤ 5 µA
Residual current I_PE	≤ 10 µA
Nominal discharge current I_n(8/20) µs (line-earth)	5 kA
Pulse discharge current I_imp(10/350) µs (line-earth)	0.5 kA
Total discharge current I_total(8/20) µs	10 kA
Voltage protection level U_p(line-earth)	≤ 140 V (C1 – 1 kV/500 A)
	≤ 130 V (C2 – 10 kV / 5 kA)
	≤ 50 V (C3 – 100 A)
Voltage protection level U_pstatic (line-earth)	≤ 55 V (C1 – 1 kV/500 A)
	≤ 80 V (C2 – 10 kV / 5 kA)
Response time t_A(line-earth)	≤ 1 ns
Input attenuation aE, asym.	typ. 0.3 dB (≤ 270 kHz/150 Ω)
Cut-off frequency fg (3 dB), asym. (PE) in 150 Ohm system	typ. 960 kHz
Capacity (line-earth)	typ. 2.2 nF
Resistance per path	1.65 Ω ±20 %
Surge protection fault message	optical
Max. required back-up fuse	630 mA (FF)
Impulse durability (line-earth)	C1 – 1 kV / 500 A
	C2 – 10 kV / 5 kA
	C3 – 100 A
	D1 – 500 A
Pulse reset time (line-earth)	≤ 300 ms

Connection data

Connection method	Screw connection
Screw thread	M3
Tightening torque	0.5 Nm … 0.6 Nm
Stripping length	8 mm
Conductor cross section flexible	0.2 mm² … 2.5 mm²
Conductor cross section solid	0.2 mm² … 4 mm²
Conductor cross section AWG	24 … 12

Standards and Regulations

Standards/specifications	EN 60079-0 2012 + A11:2013
	EN 60079-11 2012
	EN 61643-21 2001 + A1:2009 + A2:2013
	IEC 60079-0 2011 (modified) + corrigendum 2012 + corrigendum 2013
	IEC 60079-11 2008
	IEC 61643-21 2000 + corrigendum 2001 + A1:2008, modified + A2:2012

General

Maximum inner capacitance C_i	negligible
Max. internal inductance L_i	negligible
Max. input current I_i	400 mA (T4 / ≤ 50 °C)
	350 mA (T6 / ≤ 35 °C)
Max. input voltage U_i	30 V DC
Ambient temperature (operation)	-40 °C … 35 °C (T6 / 85 °C)
	-40 °C … 50 °C (T4 / 135 °C)

Conformity / approvals

UL, USA/Canada	Class I, Div. 2, Groups A, B, C, D T4

Environmental Product Compliance

REACh SVHC	Lead 7439-92-1
China RoHS	Environmentally Friendly Use Period = 50
	For details about hazardous substances go to tab “Downloads”, Category “Manufacturer’s declaration”

Classifications

[email protected]

[email protected] 4.0	27140201
[email protected] 4.1	27130801
[email protected] 5.0	27130801
[email protected] 5.1	27130801
[email protected] 6.0	27130800
[email protected] 7.0	27130807
[email protected] 8.0	27130807
[email protected] 9.0	27130807

ETIM

ETIM 2.0	EC000943
ETIM 3.0	EC000943
ETIM 4.0	EC000943
ETIM 5.0	EC000943
ETIM 6.0	EC000943
ETIM 7.0	EC000943

UNSPSC

UNSPSC 6.01	30212010
UNSPSC 7.0901	39121610
UNSPSC 11	39121610
UNSPSC 12.01	39121610
UNSPSC 13.2	39121620
UNSPSC 18.0	39121620
UNSPSC 19.0	39121620
UNSPSC 20.0	39121620
UNSPSC 21.0	39121620

Drawings
Ambient conditions
Protective circuit
Standards and Regulations
Conformity / approvals
Classifications

Dimensions
General
Connection data
General
Environmental Product Compliance

Drawings


Diagram		Dimensional drawing

Pictogram		Circuit diagram

Ambient conditions

Ambient temperature (operation)	-40 °C … 85 °C
Ambient temperature (storage/transport)	-40 °C … 85 °C
Permissible humidity (operation)	5 % … 95 %
Altitude	≤ 2000 m (amsl (above mean sea level))
Degree of protection	IP20
