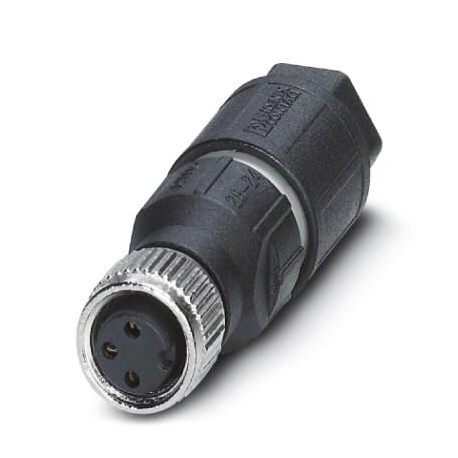

SACC-M 8FS-3QO-0,5-M RM MR 1145014 PHOENIX CONTACT Sensor/actuator connector, 3-position, Socket straight M8..

Sensor/actuator connector, 3-position, Socket straight M8, A-coded, Insulation displacement connection, knurl material: Zinc die-cast, nickel-plated, Customer version

sản phẩm chính hãng, MỚI 100% CHƯA SỬ DỤNG
SẢN PHẨM LUÔN ĐƯỢC KIỂM TRA TRƯỚC KHI XUẤT KHO
BẢO HÀNH 12 THÁNG ĐỐI VỚI LỖI CỦA NHÀ SẢN XUẤT / HOẶC THEO CHÍNH SÁCH CỦA SẢN PHẨM DO TRƯỜNG THỊNH PHÂN PHỐI
HỖ TRỢ KỸ THUẬT 24/7
MIỄN PHÍ GIAO HÀNG ĐỐI VỚI CÁC ĐƠN HÀNG TỪ 8,000,000VNĐ

Liên hệ:

SKU: 1145014 Danh mục: QUICKON Installation System (QPD) Thẻ: 1145014, 5-M RM MR, PHOENIX_CONTACT, SACC-M 8FS-3QO-0

Mô tả

Key Commercial Data

Orderkey	1145014
Packing unit	1
GTIN	4063151135331
Custom tariff number	85366990

Drawings
Ambient conditions
Material
Standards and Regulations

Dimensions
General
Cable

Drawings


Functional drawing		Dimensional drawing Socket M8 x 1, straight

Schematic diagram Pin assignment of M8 socket, 3-pos., view of pin side

Dimensions

Diameter housing	12.5 mm
Length	38.8 mm
Stripping length of the sheath	40 mm

Ambient conditions

Ambient temperature (operation)	-25 °C … 80 °C (Plug / socket)
Degree of protection	IP65
	IP67

General

Note	NOTE: Observe the permissible bending radii when laying conductors, since the degree of protection may be put in jeopardy if the bending forces are too high. Alleviate mechanical loads upstream of the connector, e.g. by using cable ties.
Rated current at 40°C	4 A
Rated voltage	48 V AC
	60 V DC
Number of positions	3
Color handle area	black
Insulation resistance	≥ 100 MΩ
Coding	A – standard
Standards/regulations	M8 connector IEC 61076-2-104
Status display	No
Overvoltage category	II
Degree of pollution	3
Connection method	Insulation displacement connection
Conductor cross section	0.25 mm² … 0.5 mm²

Conductor cross section AWG	24 … 20
Wire diameter including insulation	1.1 mm … 1.55 mm
Frequency of connections between conductors of the same cross section	10
Wire insulation material	PVC / PE / PP / rubber
Structure of individual litz in acc. with VDE 0295 / smallest wire diameter	Class 2-6
Insertion/withdrawal cycles	≥ 100
Torque	0.6 Nm (Pressure nut)
	0.2 Nm (M8 knurl)

Material

Flammability rating according to UL 94	HB
Contact material	CuSn
Contact surface material	Ni/Au
Contact carrier material	TPU GF
Material of grip body	PA 6
Material, knurls	Zinc die-cast, nickel-plated
Sealing material	NBR

Cable

Standards/specifications	M8 connector IEC 61076-2-104

Standards and Regulations

Standards/specifications	M8 connector IEC 61076-2-104
Flammability rating according to UL 94	HB

Drawings
Ambient conditions
Material
Standards and Regulations

Dimensions
General
Cable

Drawings


Functional drawing		Dimensional drawing Socket M8 x 1, straight

Schematic diagram Pin assignment of M8 socket, 3-pos., view of pin side

Ambient conditions

Ambient temperature (operation)	-25 °C … 80 °C (Plug / socket)
Degree of protection	IP65
	IP67
