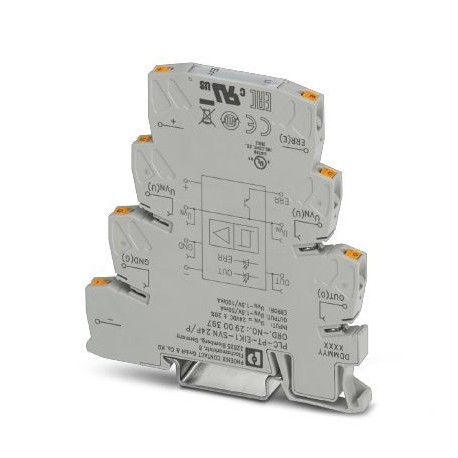

PLC-PT-EIK 1-SVN 24P/P 2900397 PHOENIX CONTACT Solid-state relay module

Solid-state relay module

sản phẩm chính hãng, MỚI 100% CHƯA SỬ DỤNG
SẢN PHẨM LUÔN ĐƯỢC KIỂM TRA TRƯỚC KHI XUẤT KHO
BẢO HÀNH 12 THÁNG ĐỐI VỚI LỖI CỦA NHÀ SẢN XUẤT / HOẶC THEO CHÍNH SÁCH CỦA SẢN PHẨM DO TRƯỜNG THỊNH PHÂN PHỐI
HỖ TRỢ KỸ THUẬT 24/7
MIỄN PHÍ GIAO HÀNG ĐỐI VỚI CÁC ĐƠN HÀNG TỪ 8,000,000VNĐ

Liên hệ:

Mô tả

Key Commercial Data

Orderkey	2900397
Packing unit	10 pc
Note	Made to Order (non-returnable)
Catalog page	Page 420 (C-5-2017)
GTIN	4046356506779
Weight per Piece (excluding packing)	31.130 g
Custom tariff number	85369010
Country of origin	DE (Germany)

Note

Utilization restriction	EMC: class A product, see manufacturer’s declaration in the download area

Dimensions

Width	6.2 mm
Height	80 mm
Depth	86 mm

Ambient conditions

Ambient temperature (operation)	-25 °C … 50 °C
Ambient temperature (storage/transport)	-40 °C … 85 °C
Degree of protection	IP20

Input data

Designation	Device supply
Nominal input voltage U_N	24 V DC ±20 %
Input voltage range in reference to U_N	0.8 … 1.2
Input voltage range	19.2 V DC … 26.4 V DC
Typical input current at U_N	approx. 14 mA
Max. current consumption	approx. 70 mA (at 50 mA output current)
Operating voltage display	Green LED
Type of protection	Reverse polarity protection
	Surge protection
Protective circuit/component	Polarity protection diode
	Suppressor diode
Designation	Control circuit
Nominal input voltage U_N	8.2 V DC ±10 %
Type of protection	Surge protection
Protective circuit/component	Suppressor diode
Non-load voltage	8.2 V DC ±10 %
Switching point	≥ 2.1 mA (In conductive state)
	≤ 1.2 mA (In blocking state)
	6.3 mA … 10 mA (in the event of a short-circuit)
	0 mA … 0.35 mA (In the event of a wire break)
Switching hysteresis	approx. 0.2 mA
Internal resistance	approx. 1 kΩ
Cable length	< 30 m
Power dissipation for nominal condition	0.34 W

Output data

Designation	Signal output
Output nominal voltage	≤ 100 mV (In conductive state)
	U_VN– U_R;in blocking state
Limiting continuous current	50 mA
Transmission frequency	approx. 350 Hz
Voltage drop at max. limiting continuous current	≤ 1.5 V (U_R)
Status display	Green LED
Indication	Red LED
Type of protection	Surge protection
Protective circuit/component	Suppressor diode
Designation	Alarm output
Output nominal voltage	U_VN– U_Res
Limiting continuous current	50 mA
Voltage drop at max. limiting continuous current	≤ 2 V (U_Rest)
Indication	Red LED
Type of protection	Surge protection
Protective circuit/component	Suppressor diode
