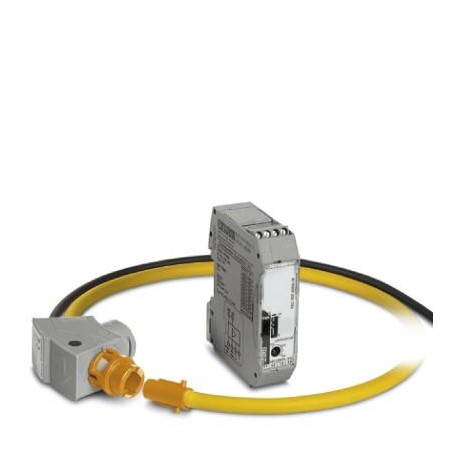

PACT RCP-4000A-1A-D190 2904923 PHOENIX CONTACT Current transformer

PACT RCP-4000A-1A-D190 2904923 PHOENIX CONTACT Current transformer

PACT RCP-4000A-1A-D190 2904923 PHOENIX CONTACT Current transformer

Current transformer

sản phẩm chính hãng, MỚI 100% CHƯA SỬ DỤNG
SẢN PHẨM LUÔN ĐƯỢC KIỂM TRA TRƯỚC KHI XUẤT KHO
BẢO HÀNH 12 THÁNG ĐỐI VỚI LỖI CỦA NHÀ SẢN XUẤT / HOẶC THEO CHÍNH SÁCH CỦA SẢN PHẨM DO TRƯỜNG THỊNH PHÂN PHỐI
HỖ TRỢ KỸ THUẬT 24/7
MIỄN PHÍ GIAO HÀNG ĐỐI VỚI CÁC ĐƠN HÀNG TỪ 8,000,000VNĐ

Liên hệ:

SKU: 2904923 Danh mục: INTERFACE Components (IF) Thẻ: 2904923, PACT RCP-4000A-1A-D190, PHOENIX_CONTACT

Mô tả

Key Commercial Data

Orderkey	2904923
Packing unit	1 pc
Catalog page	Page 236 (C-5-2017)
GTIN	4046356900935
Weight per Piece (excluding packing)	455.400 g
Custom tariff number	85437090
Country of origin	DE (Germany)

Measuring transducer supply

Nominal supply voltage	24 V DC -20 % … +25 %
Nominal supply voltage range	19.2 V DC … 30 V DC
Max. current consumption	190 mA
Power consumption	4 W

Measuring coil input data

Frequency measuring range	40 Hz … 20000 Hz
Position error	< 1 %
Linearity error	0.1 %

Measuring transducer input data

Measuring ranges (current)	100 A 250 A 400 A 630 A 1000 A 1500 A 2000 A 4000 A
Configurable/programmable	Via DIP switches
Phase angle	< 1 °
Rated power	1.5 VA
Max. distances for copper cables at P_{N max}	32 m (0.75 mm² (AWG 20))
	64 m (1.5 mm² (AWG 16))
	107 m (2.5 mm² (AWG 14))

Measuring transducer signal input

Input signal (at 50 Hz)	100 mV (1000 A)
Input impedance	27 kΩ (smallest measuring range)

Measuring coil signal output

Output signal (at 50 Hz)	100 mV (no load, at 1,000 A)
Output voltage (in no-load operation)	V_OUT= M * dI/dt
Output voltage (sinusoidal, in no-load operation)	100 mV (V_OUT= 2 * π * M * f * I (M = 0.318 μH; example: At 50 Hz; I = 1,000 A))
