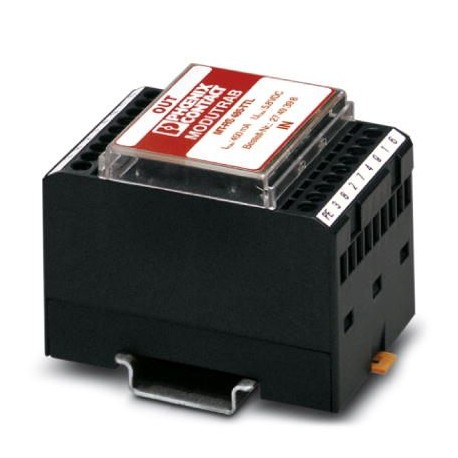

MT-RS485-TTL 2749398 PHOENIX CONTACT Surge protection device

Surge protection device

sản phẩm chính hãng, MỚI 100% CHƯA SỬ DỤNG
SẢN PHẨM LUÔN ĐƯỢC KIỂM TRA TRƯỚC KHI XUẤT KHO
BẢO HÀNH 12 THÁNG ĐỐI VỚI LỖI CỦA NHÀ SẢN XUẤT / HOẶC THEO CHÍNH SÁCH CỦA SẢN PHẨM DO TRƯỜNG THỊNH PHÂN PHỐI
HỖ TRỢ KỸ THUẬT 24/7
MIỄN PHÍ GIAO HÀNG ĐỐI VỚI CÁC ĐƠN HÀNG TỪ 8,000,000VNĐ

Liên hệ:

SKU: 2749398 Danh mục: Trabtech (TT) Thẻ: 2749398, MT-RS485-TTL, PHOENIX_CONTACT

Mô tả

Key Commercial Data

Orderkey	2749398
Packing unit	5 pc
Note	Made to Order (non-returnable)
Catalog page	Page 100 (TT-2002)
GTIN	4017918104962
Weight per Piece (excluding packing)	102.420 g
Custom tariff number	85363010
Country of origin	DE (Germany)

Dimensions

Height	77.5 mm
Width	47.6 mm
Depth	54.9 mm

Ambient conditions

Ambient temperature (operation)	-40 °C … 80 °C
Degree of protection	IP20

General

Color	black
Mounting type	DIN rail: 35 mm
Type	DIN rail module, one-piece
Direction of action	Line-Line & Line-Signal Ground/Shield & Signal Ground/Shield-Earth Ground

Protective circuit

IEC test classification	C2
	C3
	D1
VDE requirement class	C2
	C3
	D1
Nominal voltage U_N	5 V DC
Maximum continuous voltage U_C	5.8 V DC
Rated current	450 mA (25 °C)
Operating effective current I_Cat U_C	≤ 2 mA
Nominal discharge current I_n(8/20) µs (line-line)	10 kA
Nominal discharge current I_n(8/20) µs (line-earth)	10 kA
Max. discharge current I_max(8/20) µs maximum (line-line)	10 kA
Max. discharge current I_max(8/20) µs maximum (line-earth)	10 kA
Max. discharge current I_max(8/20) µs maximum (line-signalground)	10 kA
Output voltage limitation at 1 kV/µs (line-line) spike	≤ 9 V
Output voltage limitation at 1 kV/µs (line-earth) spike	≤ 450 V
Output voltage limitation at 1 kV/µs (line-line) static	≤ 9 V
Output voltage limitation at 1 kV/µs (line-earth) static	≤ 450 V
Output voltage limitation at 1 kV/µs (line-signalground) static	≤ 9 V
Residual voltage at I_n(line-line)	≤ 9 V
Residual voltage at I_n(line-signalground)	≤ 9 V
Voltage protection level U_p(line-line)	≤ 9 V
Voltage protection level U_p(line-earth)	≤ 450 V
Voltage protection level U_p(line-signalground)	≤ 9 V
Response time t_A(line-line)	1 ns
Response time tA (line-signalground)	≤ 1 ns
Response time t_A(line-earth)	≤ 100 ns
Input attenuation aE, sym.	typ. 0.1 dB (up to 40 kHz 150 Ω system)

	typ. 0.1 dB (up to 10 kHz)
Input attenuation aE, asym.	0.5 dB (up to 0.1 MHz 50 Ω system)
	0.1 dB (up to 10 kHz 600 Ω system)
Cut-off frequency fg (3 dB), asym. (GND) in 50 Ohm system	600 kHz
Cut-off frequency fg (3 dB), asym. (GND) in 150 Ohm system	200 kHz
Cut-off frequency fg (3 dB), asym. (GND) in 600 Ohm system	50 kHz
Resistance in series	4.4 Ω
Surge protection fault message	none

Connection data

Connection method	Screw connection
Connection method IN	Screw terminal blocks
Connection method OUT	Screw terminal blocks
Screw thread	M3
Stripping length	8 mm
Conductor cross section flexible	0.2 mm² … 2.5 mm²
Conductor cross section solid	0.2 mm² … 4 mm²
Conductor cross section AWG	24 … 12
