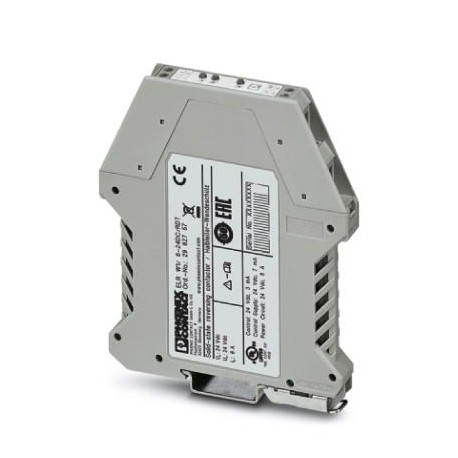

ELR W1/ 6-24DC/RDT 2982757 PHOENIX CONTACT Reversing load relay

Reversing load relay

sản phẩm chính hãng, MỚI 100% CHƯA SỬ DỤNG
SẢN PHẨM LUÔN ĐƯỢC KIỂM TRA TRƯỚC KHI XUẤT KHO
BẢO HÀNH 12 THÁNG ĐỐI VỚI LỖI CỦA NHÀ SẢN XUẤT / HOẶC THEO CHÍNH SÁCH CỦA SẢN PHẨM DO TRƯỜNG THỊNH PHÂN PHỐI
HỖ TRỢ KỸ THUẬT 24/7
MIỄN PHÍ GIAO HÀNG ĐỐI VỚI CÁC ĐƠN HÀNG TỪ 8,000,000VNĐ

Liên hệ:

Mô tả

Key Commercial Data

Orderkey	2982757
Packing unit	1 pc
GTIN	4046356327251
Weight per Piece (excluding packing)	116.650 g
Custom tariff number	85371098
Country of origin	DE (Germany)

Note

Utilization restriction	EMC: class A product, see manufacturer’s declaration in the download area

Input data

Input name	Device supply
Nominal supply voltage	24 V DC ±20 %
Input voltage range	19.2 V DC … 28.8 V DC
Rated control circuit supply voltage U_S	24 V DC
Control supply voltage range	10 V DC … 30 V DC
Rated control supply current I_S	7 mA
Protective circuit	Surge protection
Operating voltage display	Green LED
Input name	Control input right/left
Nominal input voltage U_N	24 V DC
Input voltage range in reference to U_N	0.8 … 1.2
Input voltage range	19.2 V DC … 28.8 V DC
Typical input current at U_N	3 mA
Rated actuating voltage U_C	24 V DC
Triggering voltage range	19.2 V DC … 28.8 V DC
Rated actuating current I_C	3 mA
Protective circuit	Reverse polarity protection
	Surge protection
Surge voltage protection	> 33 V DC
Typical response time	200 µs
Status display	LED yellow, forward running (R), LED yellow, reverse running (L)
Current consumption	3 mA
Switchover time R_L/L_L(turn-on time)	1 ms

Output data load output

Output name	DC output
Rated operating voltage U_e	24 V DC
Operating voltage range	10 V DC … 30 V DC
Type of protection	Reverse polarity protection
	Surge protection

Connection data, control circuit

Connection name	Control circuits
Connection method	Screw connection
Stripping length	8 mm
Screw thread	M3
Conductor cross section solid	0.14 mm² … 2.5 mm²
Conductor cross section flexible	0.14 mm² … 2.5 mm²
Conductor cross section AWG	26 … 14
Torque	0.5 Nm … 0.6 Nm

Connection data load circuit

Connection name	Load circuit
Connection method	Screw connection
Stripping length	8 mm
Screw thread	M3
Conductor cross section solid	0.14 mm² … 2.5 mm²
Conductor cross section flexible	0.14 mm² … 2.5 mm²
Conductor cross section AWG	26 … 14
Torque	0.5 Nm … 0.6 Nm
